L3

自动化精密车削成熟可靠方案

自动化上下料车床第五代产品:

X、Z轴分体式高刚性滑板结构，为小零件精密自动化批量加工提供良好的排条件;

集成机械手与工件输送带，确保精密零件小间歇装夹、上下料的可靠性;

标配多路独立控制高压冷却水路、主轴中心出水;标配油雾收集器;

标配大容量沉淀过滤水箱，标配静音型带独立冷却循环液压油站。

产品手册

产品部件

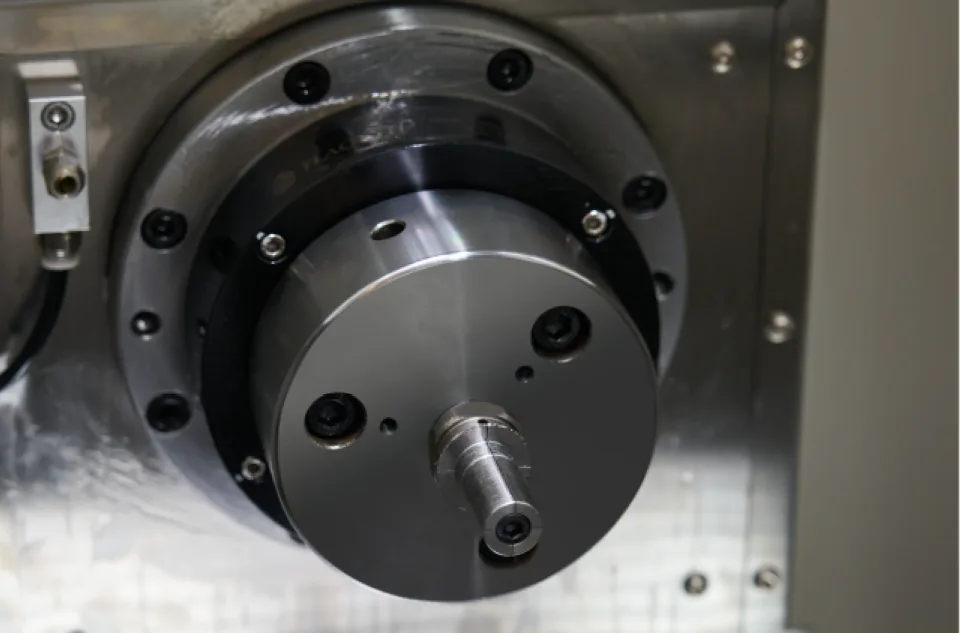

主轴

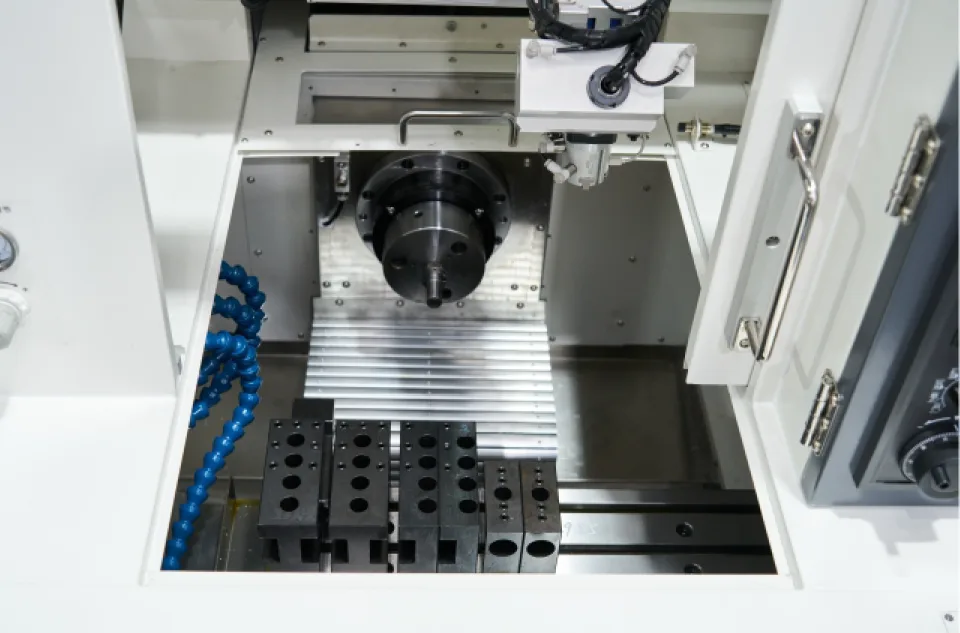

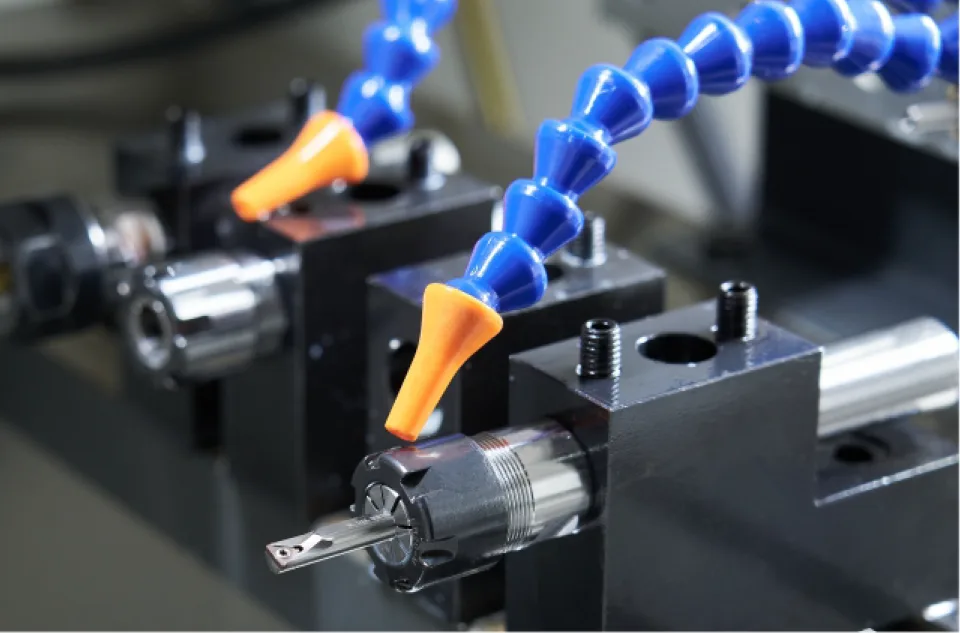

装刀座

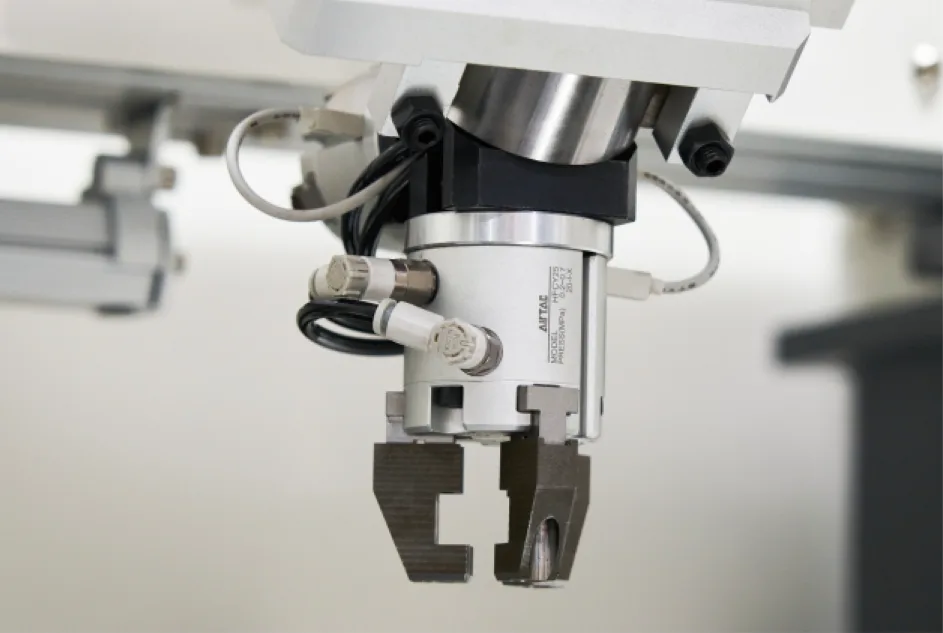

送料机械手

高压冷却系统

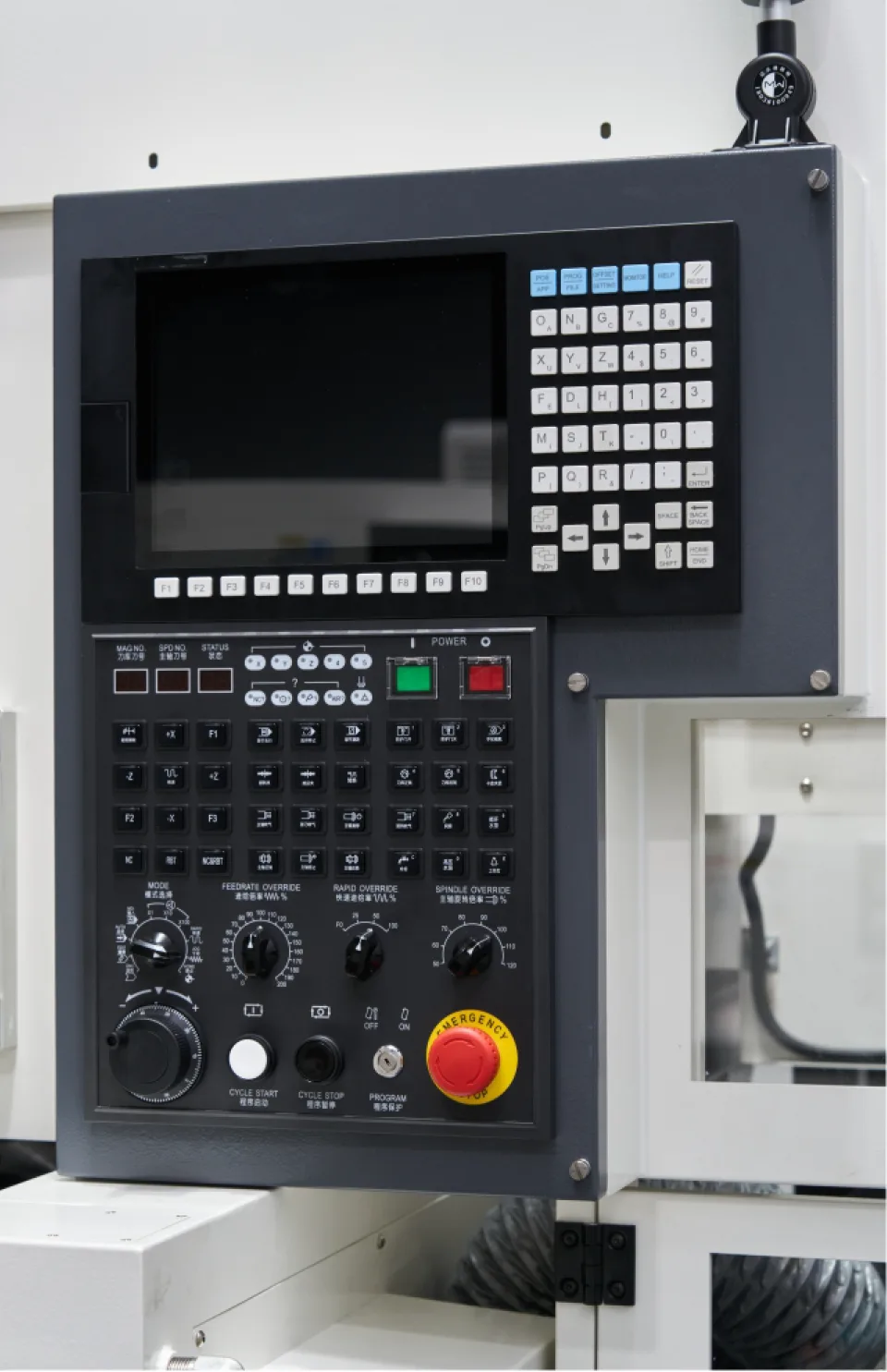

数控系统

智能穿戴金属结构件

特色功能

专业的检测设备

剑平动平衡仪; 三丰粗糙度仪; 威尔圆柱度仪;
雷尼绍球杆仪; 雷尼绍激光干涉仪; 海克斯康影像测量仪;
思瑞三坐标测量仪。

人性化、便捷的操作

机械手防碰撞安全区域设置;
输送带独立操作按钮;
清晰的指示标签
符合人机工程学的操作高度与距离。

高精度

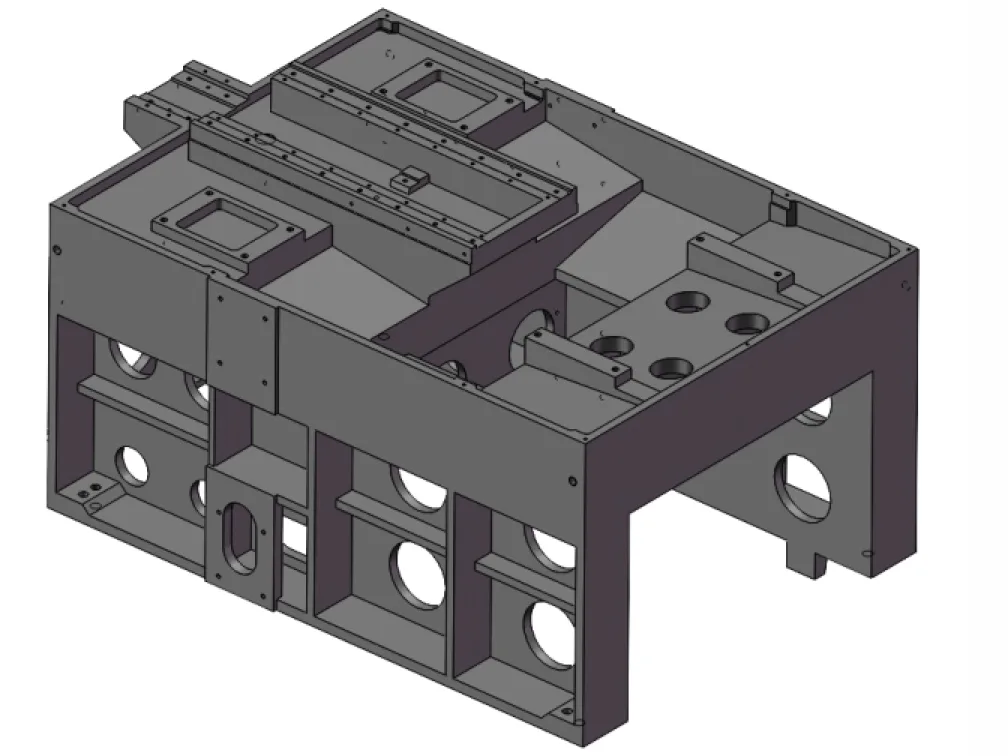

整体铸造床身配合不锈钢隔离排屑钣金、大排量水泵，
水箱，快速带走铁屑与切削过程中产生的热量。
高精度加工的导轨安装面，为机床精度地宫基础保证

自动化

机床集成小批量多品种加工的送料与装卸机械手。
可以选配全自动生产线，最多支持10台机床组线，
可选配自动排屑机、可定制料仓。

稳定连续应用

C系列车床自2015年投产以来，市场存量超过1000台，迄今已经完成4次更新选代，2021年第四代C04车床，累积存量也突破250台，高精度/高光洁度/高稳定性得到客户一致认可。

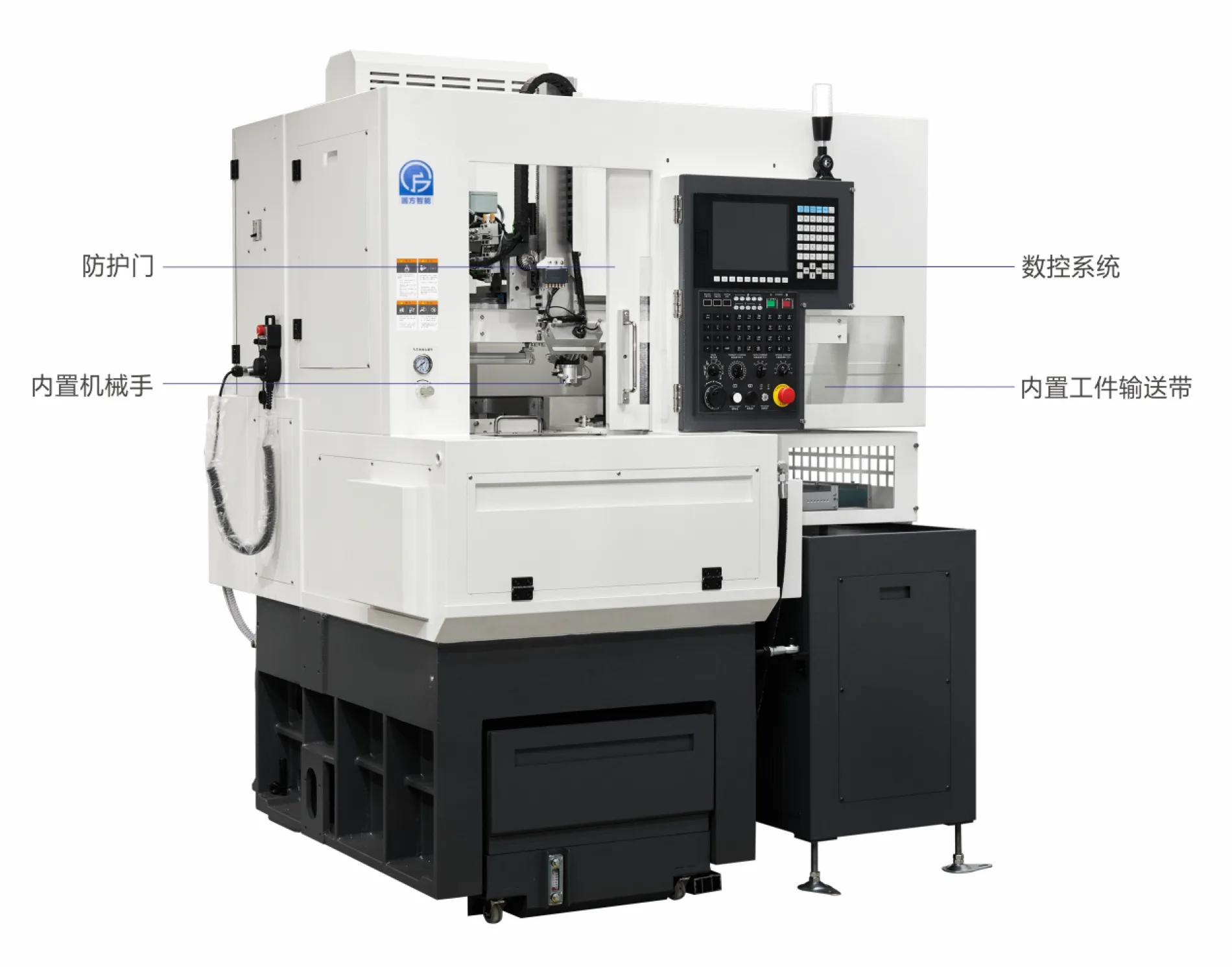

产品结构

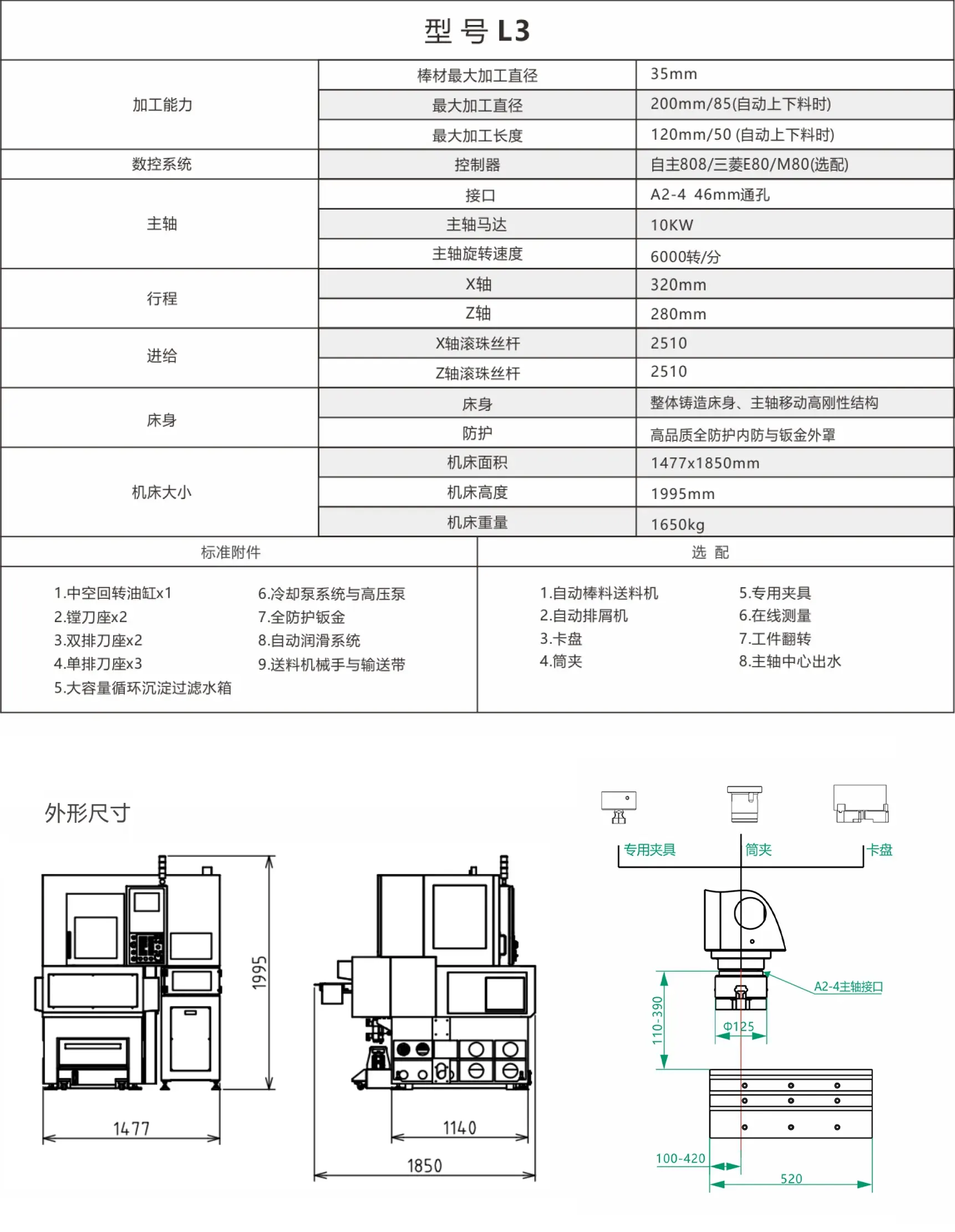

图纸参数
